什么是声发射？从专业名词解释到监测案例分析

1.概念：声发射Acoustic Emission（简称AE）是一种物体或材料内部快速释放能量产生瞬态弹性波的物理现象。通过声发射检测仪分析声发射信号并利用声发射信号推断声发射源的技术称为声发射技术。

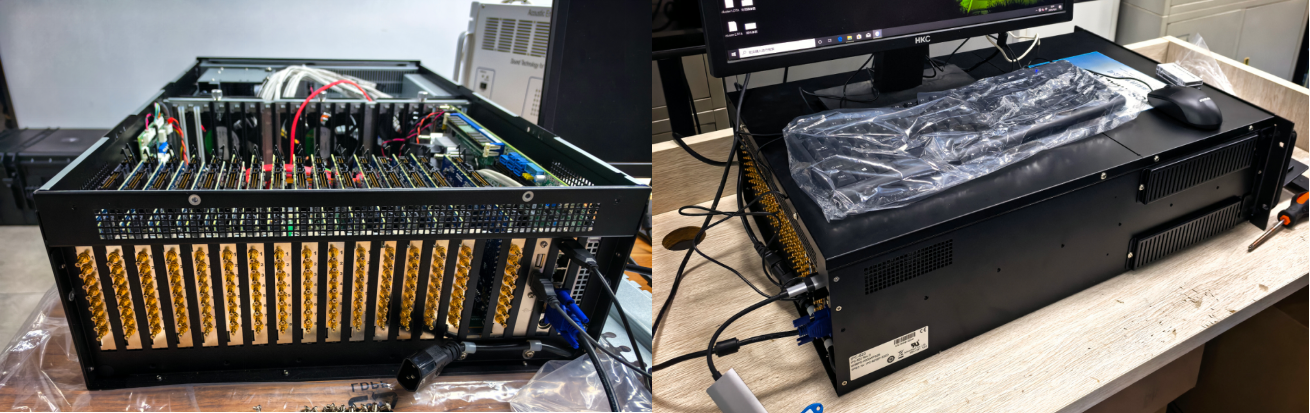

2.声发射设备基本组成包括：声发射主机、传感器、前置放大器、多通道采集卡、声发射软件等。

金属材料的断裂通常需要经历“微裂纹萌生→扩展→宏观断裂”的渐进过程。利用声发射可以监测材料损伤时的信号强度、频率、分布情况，可实时还原材料损伤的发展轨迹。（用于模拟航空航天领域飞机机翼、发动机叶片等关键部件内部腐蚀裂纹损伤，以及桥梁建筑行业监测钢结构在长期载荷下的损伤积累，利用采声-声发射TCS-SHAE可精准识别缺陷位置发出的信号源。）

2-3个试样样品、传感器、耦合剂、布基胶带、铅笔（笔铅）、TCS-SHAE声发射主机

步骤 1：试样装夹固定

将 304 不锈钢金属试样安装至拉伸试验机夹具内，拧紧夹具阀门，完成试样的装夹固定。

步骤 2：传感器安装与灵敏度校准

• 将声发射传感器拧紧，完成与声发射主机的线路连接；

• 在传感器接触面均匀涂抹耦合剂；

• 使用布基胶带将传感器牢固贴合固定在试样表面；

• 开展断铅灵敏度校验：分别在两处传感器位置各完成 5 次断铅试验，校验传感器采集灵敏度。

步骤 3：试样拉伸加载

完成全部前期准备工作后，设置拉伸试验机速率为20 mm/min，启动设备对 304 不锈钢试样开展单向拉伸试验。

步骤 4：试样断裂与数据解析

试样受拉达到极限载荷后发生完全断裂。由北京采声科技声发射技术人员，对试验采集的声发射原始数据开展后处理与分析。

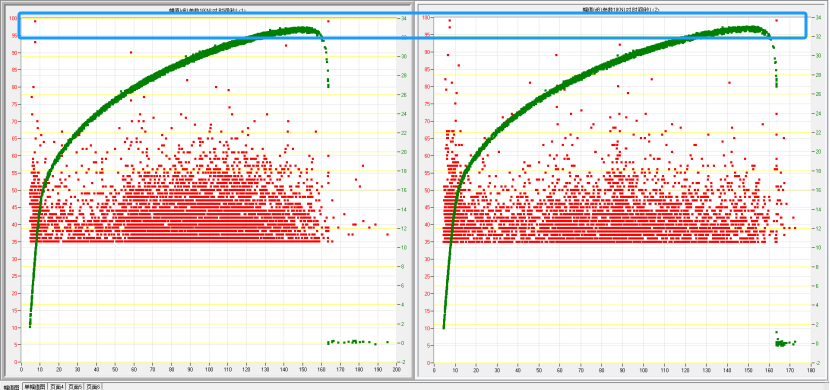

通过观测软件数据界面能够发现：红点代表每一个独立的声发射事件信号，绿点对应拉伸试验机输出的载荷曲线；图表横轴代表试验时间，纵轴代表信号幅值。 试验加载启动后，声发射采集系统即可有效捕捉 304 不锈钢试样内部损伤演化所产生的声发射信号。对照载荷变化趋势可以看出，随着外部加载载荷持续增大，声发射事件的数量同步增多，直观体现出试样内部损伤程度随载荷升高逐步发展的过程。在试样发生瞬时断裂的瞬间，设备也完整捕获到构件断裂释放出的高能量声发射特征信号。

金属断裂声发射信号

总结：北京采声利用声发射技术对材料拉伸过程的损伤特性进行监测，根据获得的拉伸过程载荷时间历程曲线和材料损伤声发射信号，结合金属材料力学行为特性，对材料损伤声发射信号的幅度、振铃计数以及能量等参数进行分析，获得了材料塑性屈服、强化变形以及断裂等损伤阶段所表现出的声发射特性。

在工业检测场景下，储罐、压力容器、起重机械、复合材料等设备构件，在载荷作用下，内部或表面发生损伤演化时会快速释放应变能，进而产生瞬态弹性波，即声发射信号；产生该信号的损伤源即为声发射源。

储罐、压力容器、起重机械等场景：出现压力泄漏、摩擦及磨损、裂纹面闭合与摩擦、撞击、沸腾、熔渣开裂等。

复合材料场景：纤维断裂、基体开裂、纤维/集体分离、分层扩展、纤维抽出、界面分离等。

传感器的布置对数据的采集有重要影响，且要尽量满足一下目标：

一是对机构的状态变化要足够敏感；

二是最大程度地反应结构信息。

否则不合理的布置会影响到参数识别的精度、且传感器的数量都有一定成本，从企业或高校的预算出发，通过尽量少的传感器布置获得更详细的信息。（四种声发射源定位方法如下）

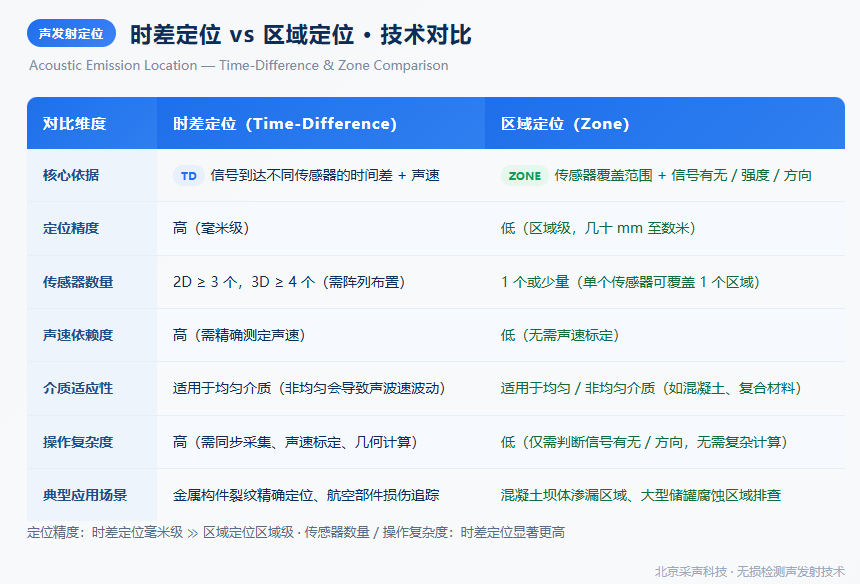

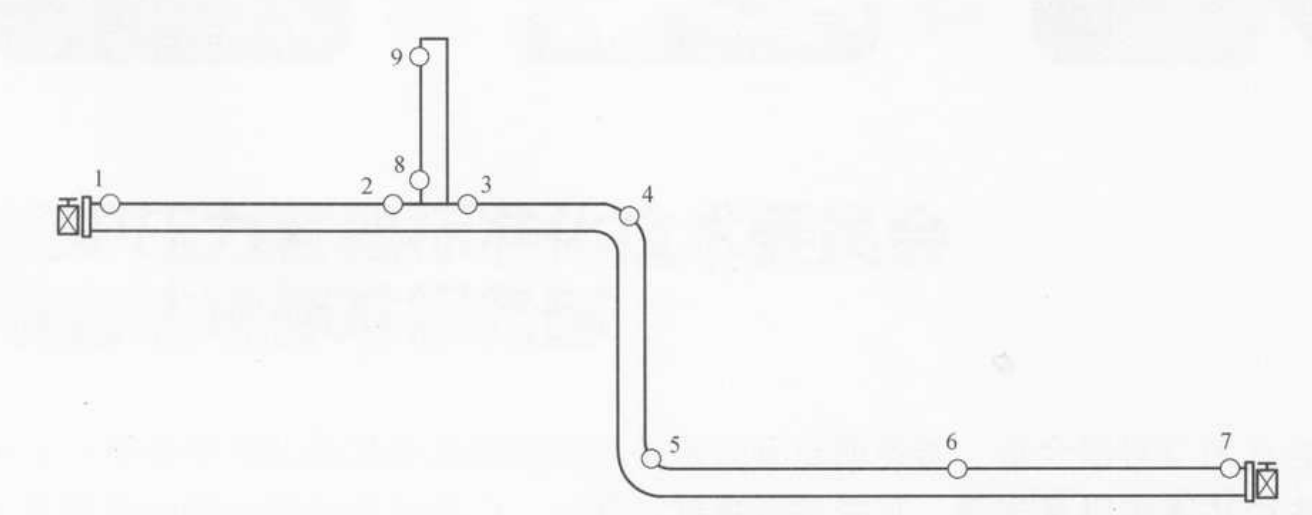

利用声发射信号到达不同传感器的 “时间差”，结合声速在介质中的传播特性，通过几何计算反推信号源位置。

核心逻辑是通过单个或少量传感器的信号特征（如信号有无、信号强度、信号到达方向），判断信号源所在的 “大致区域”

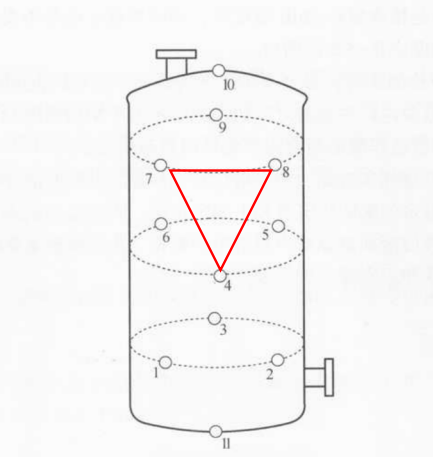

三角测量法是声发射空间定位的经典技术，本质是 “时差定位在 2D/3D 场景下的具象化实现”—— 通过 3 个及以上传感器的信号到达时间差，结合几何三角关系反推信号源（损伤点）的精确坐标。

核心逻辑是通过计算声发射信号在一段时间内的 “能量值”，判断信号源的 “活跃度”（如损伤是否在发展）或 “大致区域”，而非精确坐标。它不直接用于定位，而是辅助损伤识别与区域筛查。

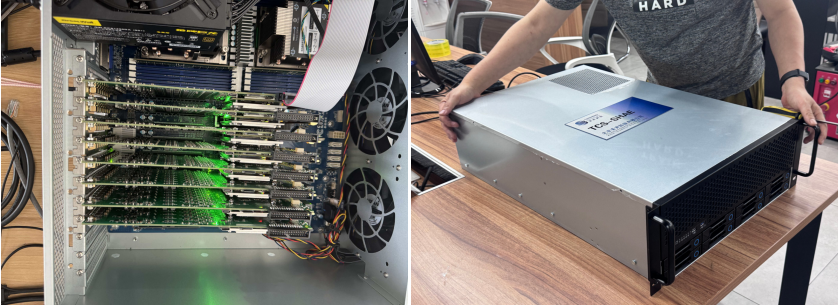

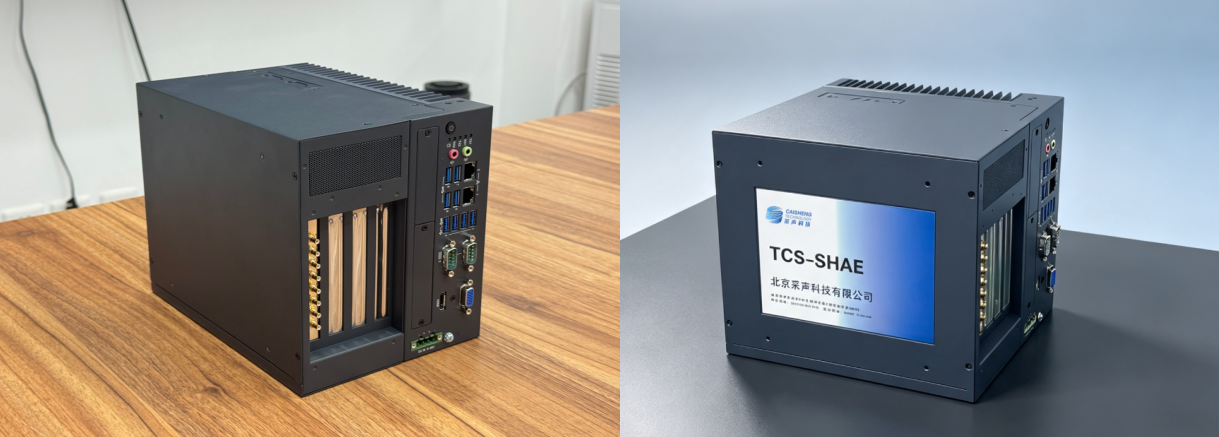

TCSSHAE 全波形智能声发射系统是国内领先、国际先进、完全自主可控的高端多场景声发射检测装备，硬件性能对标国际一线进口品牌，软件内置特种设备、岩石力学、航空航天三大行业独立算法与评价体系，具备超大通道扩展、全频段高精度采集、多场景高同步定位、三重抗干扰、国产化自主可控、分行业深度适配、一站式科研 + 工业检测七大核心优势，可全面替代进口设

备。

系统既可满足压力容器、常压储罐、气瓶、管道、起重机械等特种设备定期检验与在役安全监测；又可支撑岩土实验室岩石力学试验、矿山 / 水利地下工程岩体灾害预警；同时适配航空航天复合材料、金属构件静力 / 疲劳试验、整机全尺寸无损评价、航天模拟环境监测。

本系统是特检机构、石化、电力、冶金企业、高校岩土科研实验室、航空航天院所、军工单位的最优国产化选型，一套设备覆盖工业安全检测、岩土科学研究、航空军工试验三大核心需求，可有效提升检测 / 试验效率、精准识别早期损伤、降低设备采购与运维成本、满足各行业国产化、信息安全、合规评价硬性要求，为我国特种设备安全生产、深部岩土工程灾害防控、航空航天高端装备自主研发提供坚实无损检测技术支撑。
